Клапан ПИК 220-0,4 АМ

Технический обзор, характеристики прямоточных компрессорных клапанов ПИК 220-0,4 АМ

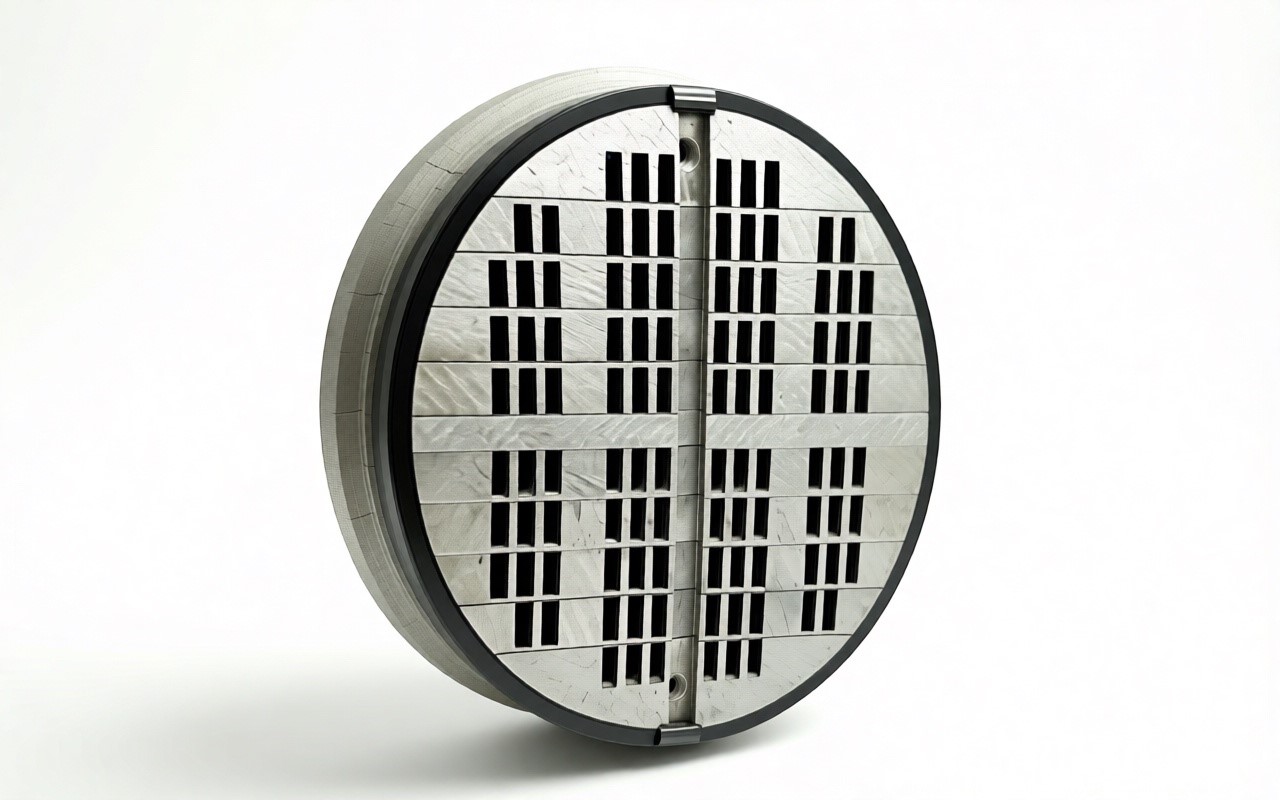

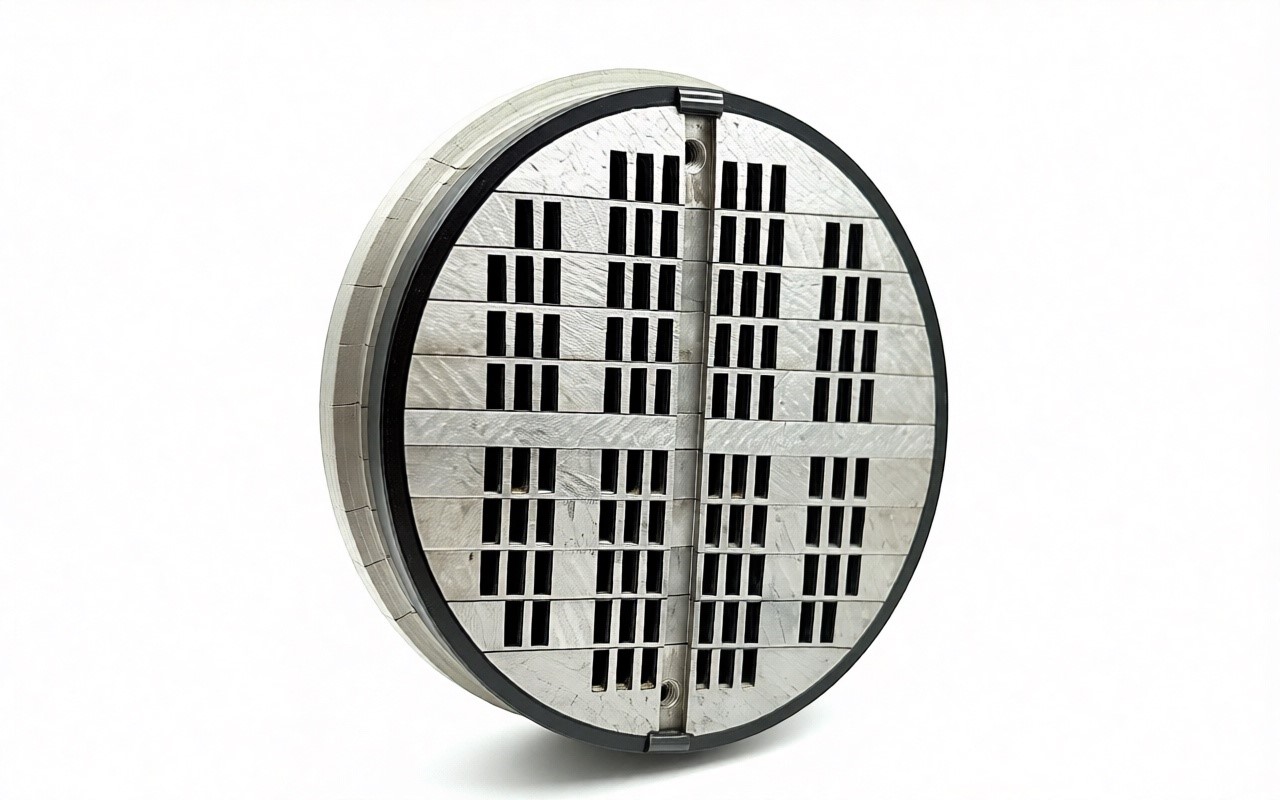

Клапан ПИК 220-0,4 АМ представляет собой высокоэффективный прямоточный индивидуальный самодействующий узел, предназначенный для комплектации цилиндров низкого давления промышленных поршневых компрессоров. Данная арматура автоматически регулирует циклы всасывания и нагнетания рабочей среды (воздуха или газов), обеспечивая стабильную, безаварийную и энергоэффективную работу компрессорной техники в условиях непрерывного производства.

Конструктивные особенности и принцип работы

Главное отличие серии ПИК от традиционных полосовых или дисковых аналогов заключается в прямоточной геометрии движения газового потока. Газ проходит сквозь клапан практически по прямой линии, не совершая резких поворотов и завихрений.

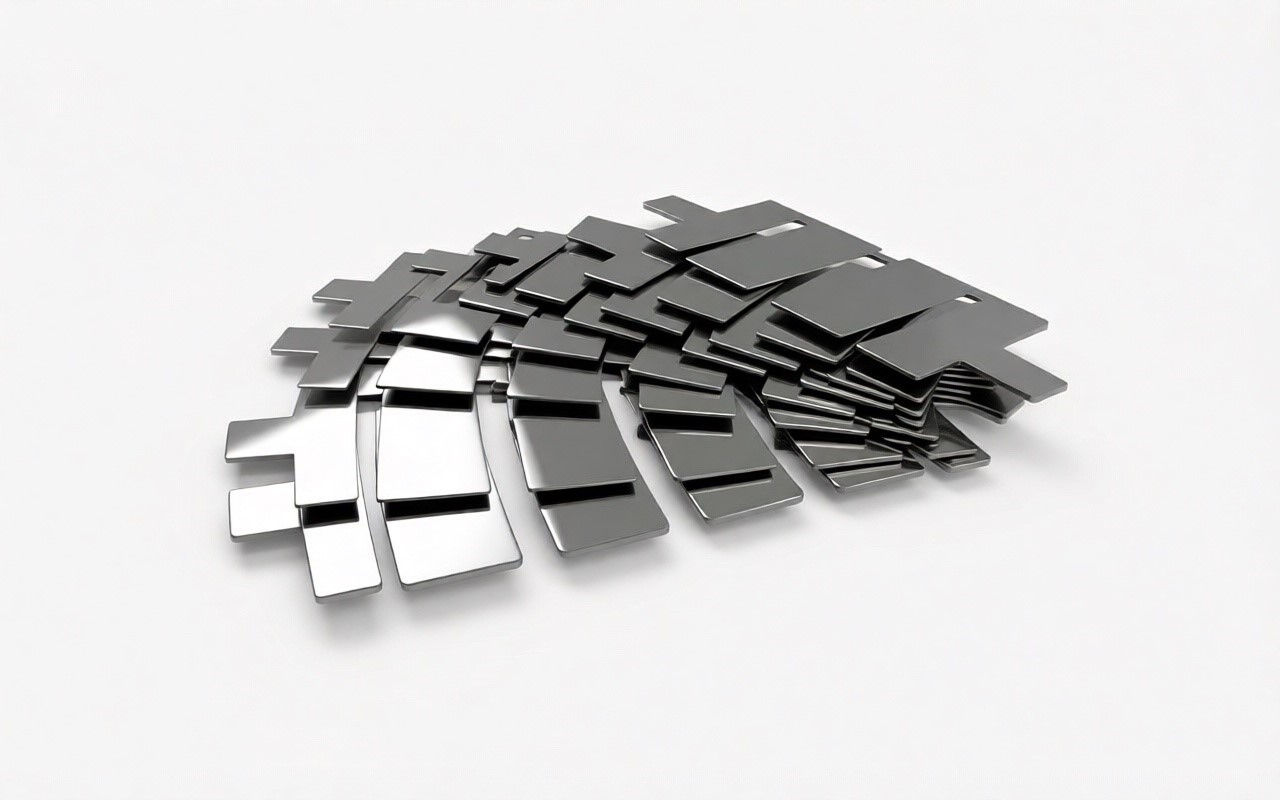

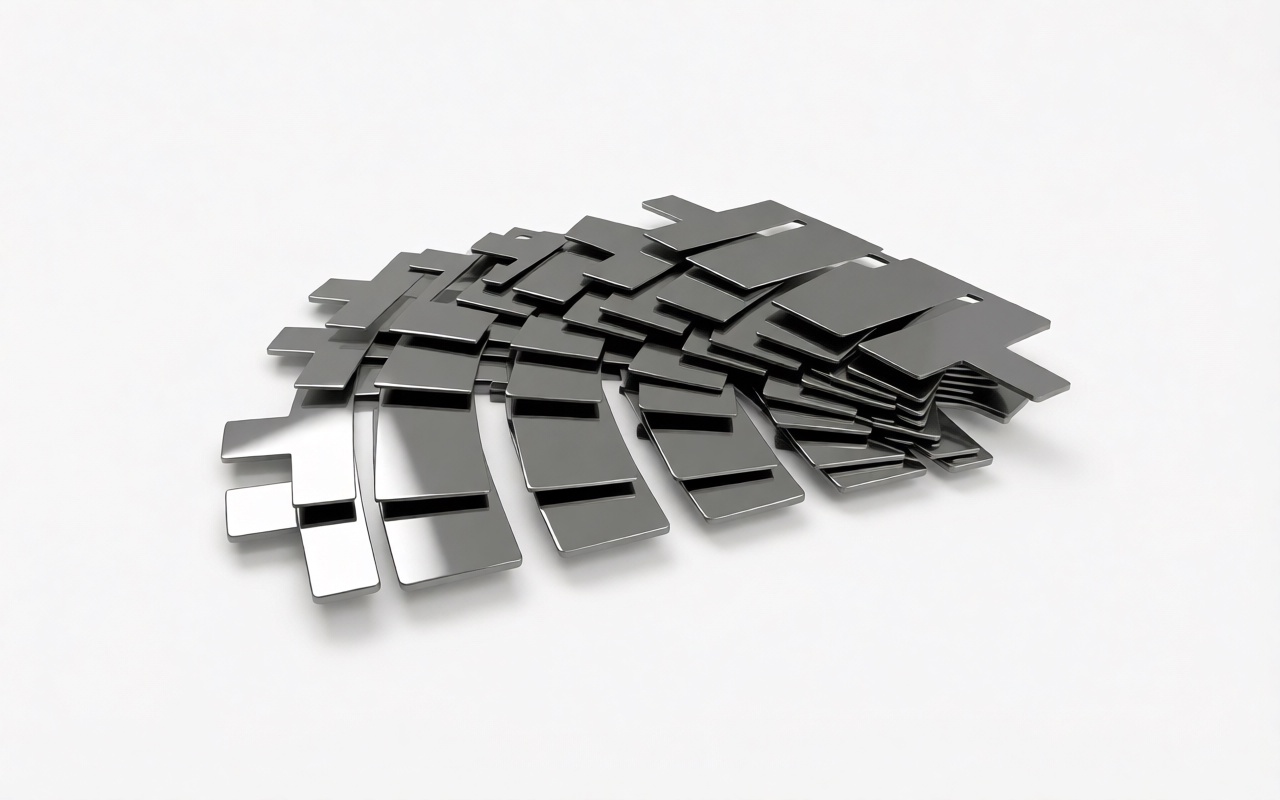

• Устройство узла: Конструкция состоит из легкого корпуса (седла), изготовленного из высокопрочного алюминиевого сплава, и комплекта тонких упругих пластин из специальной пружинной стали. Пластины жестко зажаты в пазах седла с помощью стопорных элементов.
• Принцип действия: При возникновении минимальной разности давлений в цилиндре компрессора, гибкие язычки стальных пластин мгновенно отжимаются, открывая проходной канал. Как только давление выравнивается, за счет собственных упругих свойств пластины возвращаются на место, обеспечивая стопроцентную герметичность.

Сфера применения и совместимость с компрессорами

Прямоточные клапаны модификации ПИК 220-0,4 АМ спроектированы для поршневых компрессоров со скоростью вращения вала до 500 об/мин (в ряде узлов до 750 об/мин) и предельным перепадом давления на закрытом/открытом клапане до 0,4 МПа (4 кгс/см²). Изделия соответствуют климатическому исполнению УХЛ4 по ГОСТ 15150 и рассчитаны на стабильную работу в закрытых вентилируемых помещениях и цехах.

Допустимые рабочие среды:

• Атмосферный воздух (после систем фильтрации);
• Промышленные инертные газы (азот, аргон, гелий);
• Очищенный сухой природный газ и попутный нефтяной газ (без содержания сероводорода и жидких фракций);
• Технический водород и смеси на его основе.

Применяемость на оборудовании:

Клапаны данного типа монтируются на первую (низкодавленческую) ступень сжатия крупных поршневых компрессоров производства нашего завода. В частности, они незаменимы для обслуживания агрегатов следующих серий:

• 2ВМ10: 2ВМ10-63/9, 2ВМ10-50/9 и их модификаций;
• 4ВМ10 / 2ВП: 4ВМ10-120/9, 4ВМ10-100/9, 2ВП10-30/8 и аналогичных моделей.

Технические характеристики клапана ПИК 220-0,4 АМ

• Номинальный (посадочный) диаметр - 220 мм
• Максимальное избыточное давление - 0,4 МПа (4,0 кгс/см²)
• Площадь живого (проходного) сечения - не менее 152 см²
• Материал корпуса (седла) - Износостойкий алюминиевый сплав
• Материал пружинных пластин - Нержавеющая сталь повышенной усталостной прочности
• Масса узла в сборе ~ 4,2 кг
• Тип исполнения - Обратимый (всасывающий / нагнетательный)

Ключевые преимущества использования

1. Экономия электроэнергии (до 10-12%). Благодаря минимальному аэродинамическому сопротивлению прямоточных каналов, затраты мощности компрессора на продавливание газа через клапан сводятся к минимуму.
2. Снижение тепловой нагрузки. Газ при прохождении через клапан практически не нагревается, что снижает температуру в цилиндре, предотвращает нагарообразование на деталях и продлевает ресурс компрессорного масла.
3. Конструктивная обратимость. Узел является универсальным. В зависимости от того, какой стороной его устанавливают в посадочное гнездо цилиндра, он выполняет функцию либо всасывающего, либо нагнетательного клапана.
4. Высокая ремонтопригодность. Корпус клапана практически не подвержен износу. При плановом техническом обслуживании достаточно заменить только комплект внутренних стальных пластин, что в разы дешевле покупки нового узла.

Рекомендации по монтажу и регламентному ТО

• Очистка от консервации: Перед установкой клапана ПИК 220-0,4 АМ на компрессор, его необходимо полностью расконсервировать — промыть в уайт-спирите или бензине-растворителе, после чего тщательно продуть сухим сжатым воздухом до полного удаления остатков смывки.
• Контроль направления потока: При установке строго следите за ориентацией стрелок или маркировки на корпусе, чтобы путать всасывающую и нагнетательную стороны в цилиндре.
• Своевременная замена пластин: Не допускайте выработки ресурса пружинных элементов. Облом пластины в процессе работы может привести к критическому повреждению зеркала цилиндра и поршневых колец.

У нас вы можете заказать оригинальные компрессорные клапаны ПИК 220-0,4 АМ и оригинальные ремонтные комплекты (пластины, стопоры) к ним. Вся продукция сертифицирована, прошла заводские испытания на герметичность и поставляется с полным пакетом технической документации.
