Клапан ПИК 155-0,4 АМ

Технические характеристики и особенности клапана ПИК 155-0,4 АМ

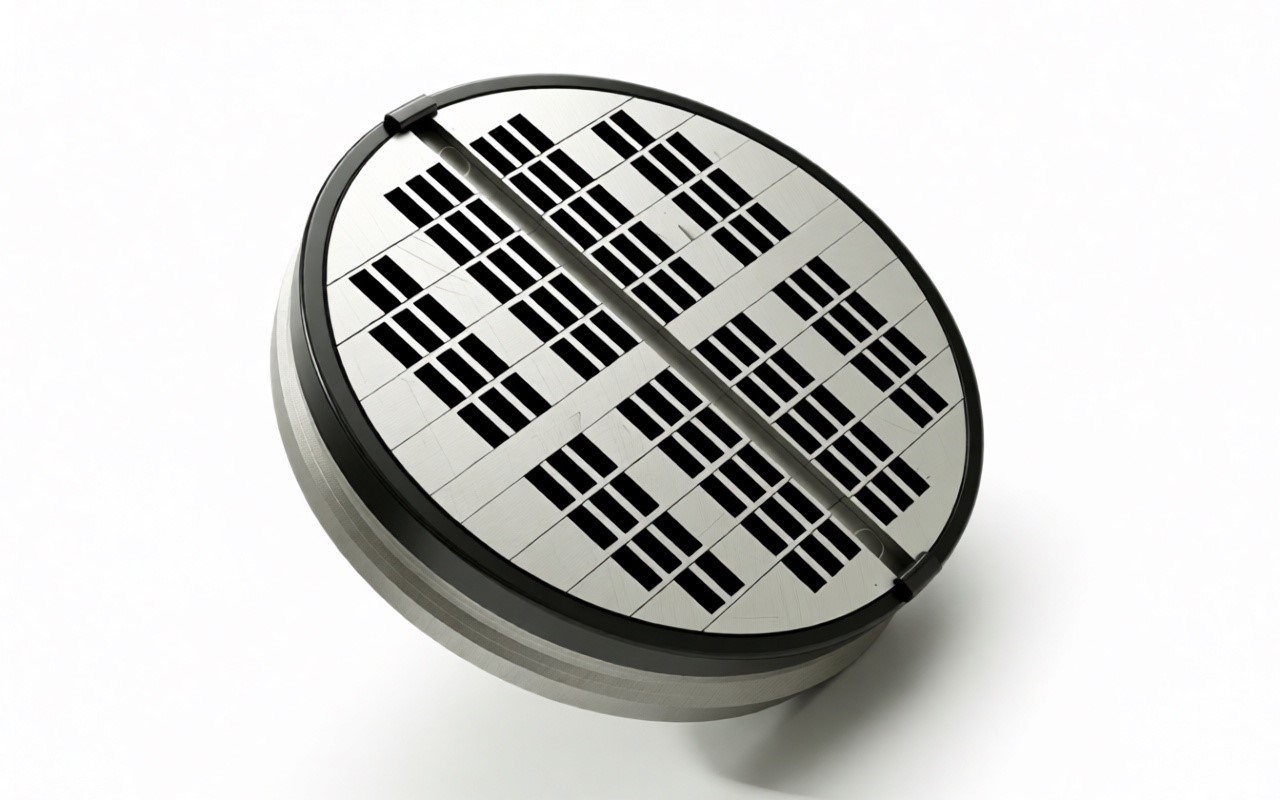

Клапан ПИК 155-0,4 АМ - это прямоточный индивидуальный круглый самодействующий клапан с газовым демпфером, предназначенный для комплектации поршневых воздушных и газовых компрессоров среднего и крупного класса. Данный узел выполняет функцию распределительного органа в процессах всасывания и нагнетания рабочей среды, обеспечивая направленное движение газа и предотвращая его обратный ток при изменении направления движения поршня.

Конструктивные особенности и принцип работы

Главное техническое преимущество клапанов серии ПИК перед традиционными дисковыми или кольцевыми аналогами заключается в их прямоточной архитектуре. Газовый поток проходит через проточные каналы практически без изменения вектора своего движения. Это минимизирует аэродинамическое сопротивление узла, снижает завихрения потока и существенно сокращает потери давления.

• Материал корпуса: Седла изготавливаются из легкого высокопрочного алюминиевого сплава, что значительно снижает общую массу изделия и инерционные нагрузки.

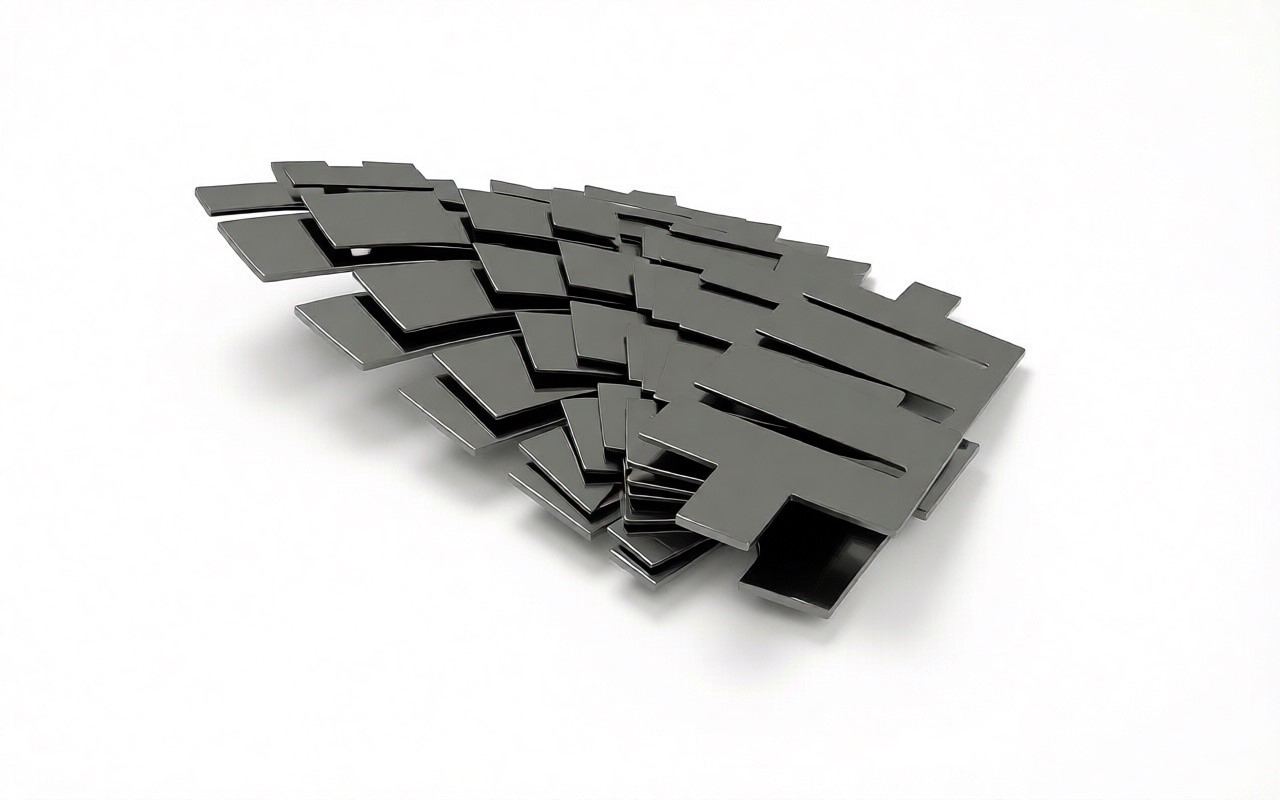

• Пластины: Выполняются из высококачественной нержавеющей пружинной стали, обладающей высокой усталостной прочностью при циклических знакопеременных нагрузках.
• Модификация АМ: Оснащена встроенным газовым демпфером. Газовая подушка эффективно гасит удары пластин о ограничитель подъема при частоте вращения коленчатого вала компрессора до 12,5 с⁻¹ (750–1000 об/мин), исключая преждевременную поломку рабочих элементов.

Технические характеристики

• Посадочный диаметр (d) - 155 мм
• Габаритные размеры (D × H) - 168 × 65 мм
• Максимальный перепад давления (Δ P) - 0,4 МПа (4,0 кгс/см²)
• Площадь проходного сечения щели - 61,4 см²
• Мертвый объем (всасывающий) - 125 см³
• Мертвый объем (нагнетательный) - 204 см³
• Масса изделия - 2,7 кг
• Рабочая среда - Воздух, азот, водород, инертные газы
• Климатическое исполнение    УХЛ4

Область применения и совместимость

Клапан ПИК 155-0,4 АМ является универсальным - в зависимости от схемы установки в гнездо цилиндра он может функционировать как в качестве всасывающего, так и нагнетательного органа. Изделие эффективно работает в компрессорных установках как со смазкой цилиндров, так и без нее (сухое сжатие).

Узел применяется в следующих распространенных моделях поршневых компрессоров:

• ВП-20/8, ВП-20/8М
• ВП3-20/9, ВП3-20/9С
• 103ВП-20/8

Эксплуатационные преимущества

1. Энергоэффективность: Снижение гидродинамических потерь позволяет уменьшить удельный расход электроэнергии на привод компрессора на 5–12%.
2. Повышение КПД: Оптимальное проходное сечение увеличивает фактическую производительность оборудования.
3. Термическая разгрузка: Прямоточное движение снижает температуру сжатого газа на нагнетании, продлевая ресурс уплотнений поршня.
4. Надежность: Конструкция из седел и пластин, соединенных прецизионными кольцевыми замками, обеспечивает ремонтопригодность и долговечность.

Важное эксплуатационное примечание: Перед монтажом клапан необходимо полностью расконсервировать, промыть в органическом растворителе (уайт-спирит) и тщательно просушить сжатым воздухом. В первые 24 часа работы новой детали допускается падение плотности стыков до 25%, что связано с естественной приработкой сопрягаемых поверхностей пластин и седел.

Купить прямоточный клапан ПИК 155-0,4 АМ по выгодной цене с доставкой по всей России!

Предлагаем оригинальные компрессорные клапаны ПИК 155-0,4АМ напрямую со склада. Все изделия сертифицированы, прошли строгий заводской технический контроль (ОТК) и поставляются в заводской консервации с полным пакетом технической документации.

Наши преимущества при покупке:

• Оперативная доставка: Отправляем заказы во все регионы РФ ведущими транспортными компаниями (Деловые Линии, СДЭК, ПЭК и др.).
• Наличие на складе: Постоянный запас комплектующих гарантирует быструю отгрузку в день оплаты.
• Гарантия качества: 100% защита от подделок, использование оригинальных износостойких материалов.
• Гибкая система оплаты: Работаем с юридическими и физическими лицами по безналичному расчету.
