Компрессор 4ВУ1-5/9М6

Поршневой компрессорный блок 4ВУ1-5/9М6 - характеристики, заказать

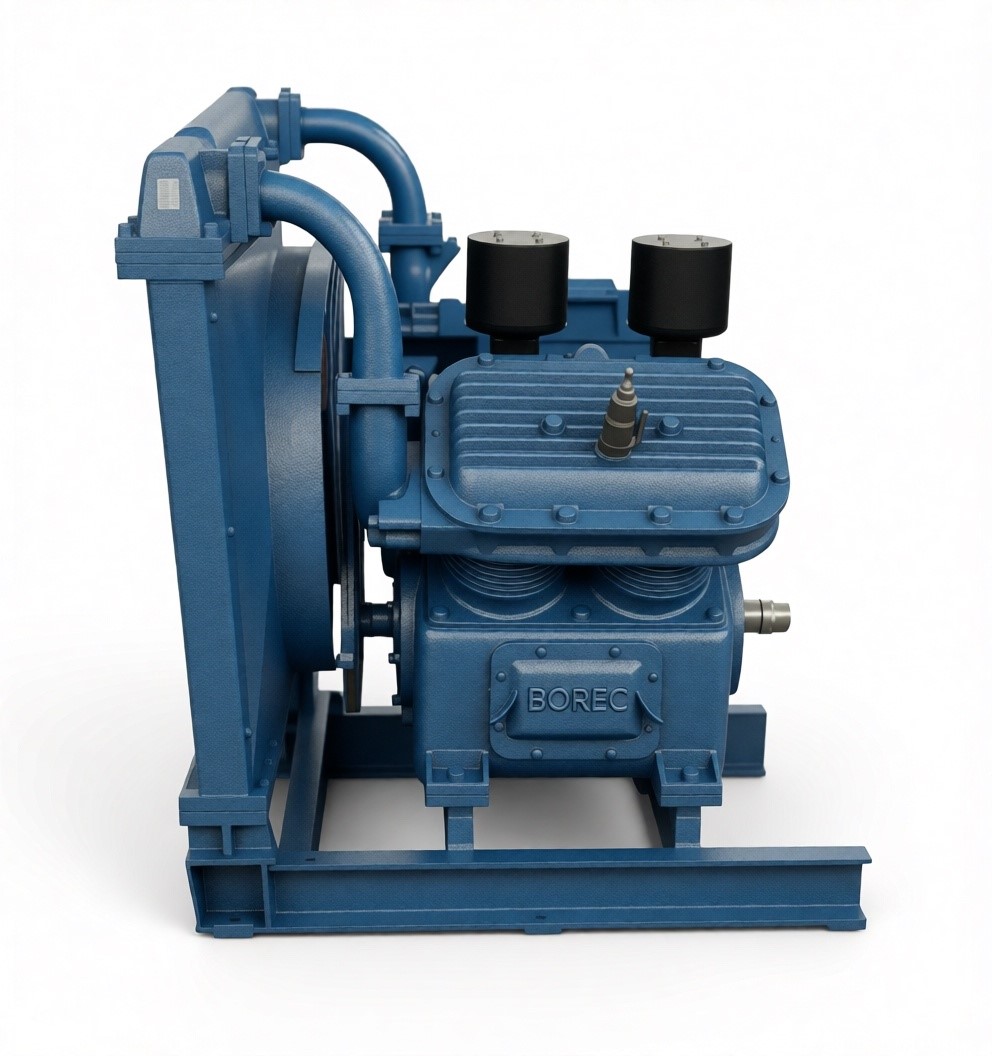

Воздушный поршневой компрессор 4ВУ1-5/9М6 представляет собой четырехцилиндровый двухступенчатый агрегат простого действия с V-образным расположением рабочих цилиндров. Модификация с индексом М6 традиционно поставляется заводами-изготовителями в базовом исполнении («компрессорный блок со свободным валом»), что делает ее востребованной как для замены выработавших ресурс узлов на существующих станциях, так и в качестве ремонтного фонда (ЗИП). Конструкция литого чугунного картера повышенной жесткости обеспечивает бесперебойную механическую работу в условиях знакопеременных нагрузок.

Эксплуатационные и конструктивные параметры

• Фактическая производительность узла, приведенная к условиям всасывания, стабильно удерживается в диапазоне 5 кубических метров в минуту.
• Номинальное избыточное давление, создаваемое нагнетательными клапанами второй ступени, составляет 0,88–0,98 МПа (до 9 кгс/см²).
• Энергопотребление на валу при работе в номинальном режиме под полной нагрузкой жестко ограничено пределом в 33 кВт.
• Скорость вращения коленвала зафиксирована на конструктивном уровне 740 оборотов в минуту, что гарантирует умеренный износ сопрягаемых деталей.
• Кинематическая схема построена на базе двухкривошипного стального или чугунного вала с разворотом кривошипных шеек на 180 градусов, на каждой из которых монтируются по два шатуна.
• Принудительный теплоотвод от оребренных блоков цилиндров реализуется с помощью лопастного вентилятора, получающего крутящий момент через шкив от основного вала.
• Циркуляция смазки организована по комбинированному принципу: шестеренный маслонасос нагнетает масло в каналы коленвала к подшипникам скольжения (вкладышам), а зеркала цилиндров смазываются разбрызгиванием.
• Сухой вес поставляемой компрессорной головки (модификации М6 без обвязки) составляет ориентировочно 575 кг.

Инженерная область применения

Благодаря адаптации к суровым климатическим зонам и способности работать при температурах от -40 до +40 °С, головка 4ВУ1-5/9М6 интегрируется в состав специализированных промышленных комплексов:

• Передвижные буровые комплексы (включая установки типа УРБ, КСБУ), где компрессор отвечает за качественную очистку забоя и продувку глубоких скважин.
• Системы пневмотранспорта на комбинатах для перемещения мелкодисперсных и сыпучих грузов, таких как цемент, кварцевый песок или зерно.
• Участки цеховой пневматики на машиностроительных и литейных производствах, где требуется распределенная раздача сжатого воздуха.
• Горно-шахтные наземные станции, питающие пневматический проходческий инструмент и отбойные механизмы.

Непосредственные сопутствующие товары и ремкомплекты

Поскольку модификация М6 идет со свободным концом вала без внешней обвязки, для ввода в эксплуатацию и регламентного обслуживания требуются строго определенные узлы:

• Внешняя аппаратура: трубчатый промежуточный холодильник (радиатор), соединительные межступенчатые трубопроводы, воздушные фильтры всасывания.
• Узел привода: упругая втулочно-пальцевая муфта (МУВП) или комплект шкивов с приводными ремнями для жесткого сопряжения с валом дизеля/электродвигателя.
• Газораспределительные компоненты: клапанные доски, седла, прижимные кольца и сменные пластины клапанных досок.
• Детали ЦПГ: чугунные поршни первой (диаметр 210 мм) и второй (диаметр 125 мм) ступеней с проточками под уплотнительные и маслосъемные кольца.
• Подшипниковый узел: конические роликоподшипники коленчатого вала, сталебаббитовые или сталебронзовые тонкостенные вкладыши шатунов (номинал, Р1, Р2).
• Расходная химия: компрессорные индустриальные масла с высокой температурой вспышки (марки КС-19 или К-19), а также формовые прокладки картера.

Как купить, заказать и оформить доставку по РФ

Наша организация поставляет оригинальные компрессорные головки 4ВУ1-5/9М6 напрямую с производственных площадок. Вы можете купить сертифицированное оборудование как из наличия на складе, так и под заказ со специальными требованиями (например, с установкой предпускового электроподогрева масла в картере для северных регионов).

Каждое изделие проходит обязательные стендовые испытания, сопровождается полным комплектом технической документации (паспорт, формуляр, руководство по эксплуатации). Мы берем на себя организацию быстрой и безопасной доставки заказа в любой регион РФ. Отгрузка производится через ведущие транспортные компании в надежной деревянной обрешетке, исключающей повреждение выступающих частей вала и фланцев в пути.
