Компрессор 4ВУ1-5/9М3

Поршневой компрессор 4ВУ1-5/9М3 для буровых платформ

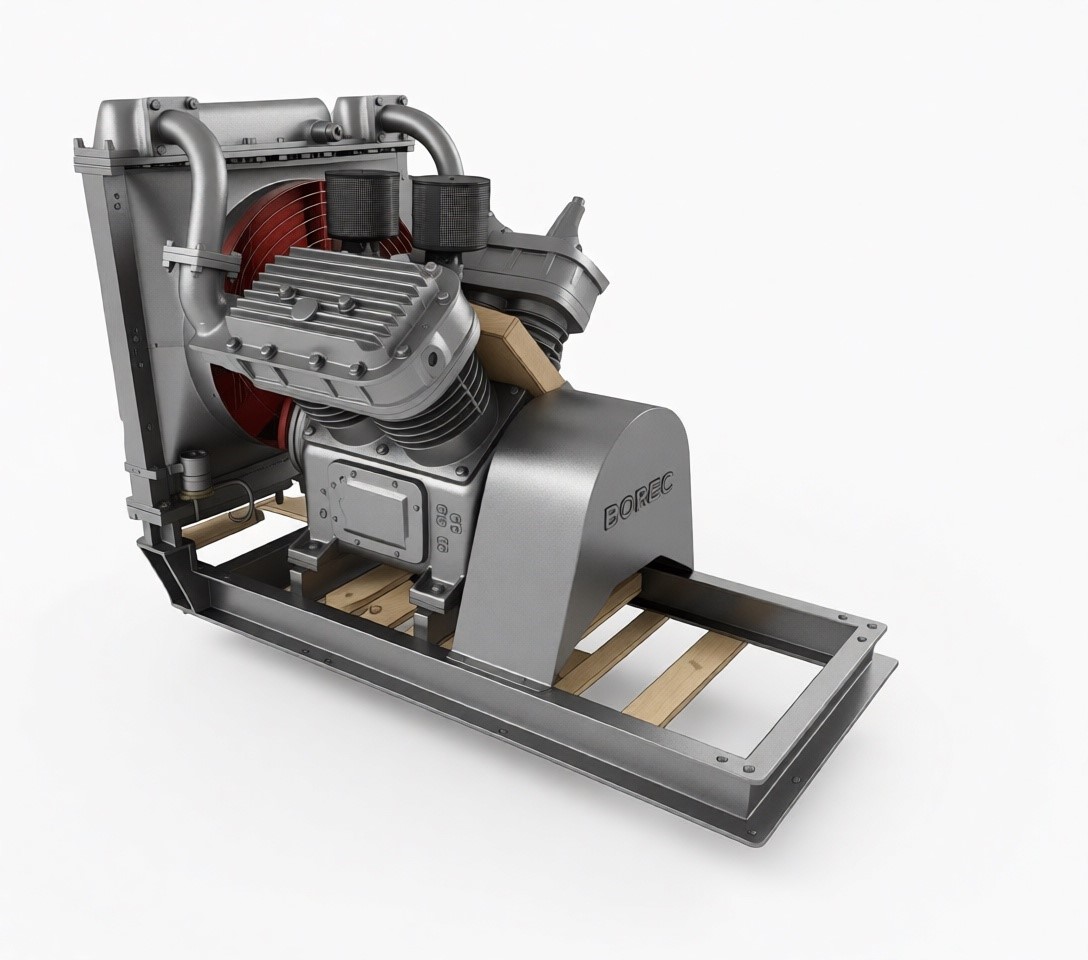

Воздушный поршневой компрессор 4ВУ1-5/9М3 представляет собой специализированную двухступенчатую V-образную машину, разработанную для интеграции в состав мобильных буровых комплексов (включая популярные установки серии УРБ-2А2). Ключевое конструктивное отличие модификации М3 - адаптация под клиноременную передачу крутящего момента от коробки отбора мощности (КОМ) шасси или палубного ДВС. Модель поставляется без собственного электрического двигателя и автономного щита автоматики, поскольку управление выводится напрямую на консоль бурильщика.

Установка обеспечивает стабильную генерацию сжатого воздуха с избыточным давлением до 0,9 МПа (9 кгс/см²) при номинальном расходе 5 кубических метров в минуту, что гарантирует эффективную очистку забоя и выдув шлама из скважин.

У нас вы можете купить оригинальный компрессор 4ВУ1-5/9М3 с заводской гарантией. Осуществляем предпродажное тестирование оборудования и организуем быструю доставку в любые регионы Российской Федерации.

Область применения и условия работы

Данное исполнение компрессорного узла спроектировано для жестких полевых условий и востребовано в следующих направлениях:

• Геологоразведочное, сейсмическое и структурно-поисковое бурение на воду, нефть или газ.
• Продувка глубоких скважин сухим методом при невозможности использования промывочного раствора.
• Эксплуатация в экстремальных климатических зонах при температуре воздуха от -30 °C до +40 °C.
• Работа в условиях постоянных вибрационных и транспортных нагрузок при движении спецтехники по пересеченной местности.

Паспортные параметры компрессора 4ВУ1-5/9М3

• Рабочая среда - Атмосферный воздух
• Объемная производительность - 5,0 м³/мин (300 м³/час)
• Конечное избыточное давление - 0,9 МПа (9,0 кгс/см²)
• Тип трансмиссии (привода) - Клиноременной (через шкив от КОМ)
• Частота вращения коленчатого вала - 735 – 740 об/мин
• Принцип охлаждения узлов - Воздушный (принудительный обдув вентилятором)
• Конструктивная масса (без смазки) - 575 кг

Инженерные особенности конструкции

• V-образная четырехцилиндровая компоновка: обеспечивает оптимальную динамическую балансировку кривошипно-шатунного механизма, минимизируя передачу вибраций на несущую раму автомобиля.
• Комбинированная смазочная система: подача масла к наиболее нагруженным шатунным вкладышам осуществляется под давлением посредством встроенного шестеренчатого насоса. Зеркало цилиндров орошается методом направленного разбрызгивания.
• Межступенчатый трубчатый радиатор: закреплен непосредственно на корпусе агрегата. Он эффективно снижает температуру воздушного потока между первой и второй ступенями сжатия, увеличивая общий КПД машины.
• Интегрированные датчики защиты: аварийные реле фиксируют критическое падение давления в масляной магистрали или перегрев сжатого воздуха, мгновенно отправляя сигнал останова на пульт управления спецтехники.

Условия поставки, гарантийные обязательства и логистика

• Заводской контроль: каждая единица оборудования проходит обязательную стендовую обкатку и проверку службой ОТК перед отгрузкой клиенту.
• Официальная гарантия: 12 месяцев с момента ввода устройства в эксплуатацию. Продукция снабжается полным комплектом паспортов и сертификатов соответствия.
• Доставка по РФ: отправка компрессора 4ВУ1-5/9М3 осуществляется ведущими транспортными компаниями (Деловые Линии, КИТ, ПЭК) в жесткой защитной обрешетке. Возможна прямая доставка на объект выделенным грузовым автотранспортом.

Прямые сопутствующие товары и комплектующие

Для проведения планово-предупредительных ремонтов (ППР), регулярного техобслуживания и правильного монтажа компрессора 4ВУ1-5/9М3 на буровую технику, вы можете заказать сопутствующие позиции, строго соответствующие оригинальным чертежам:

Расходные материалы для сервисного ТО:

• Масло компрессорное КС-19: термостойкая смазка для поршневых блоков, предотвращающая образование нагара на клапанах.
• Фильтрующие элементы воздушного тракта: сменные патроны для очистки всасываемого воздуха от абразивной пыли.
• Комплекты приводных клиновых ремней: ремни профилей «В(Б)» или «С(В)», прецизионно подобранные по длине для равномерного распределения натяжения.

Запасные части и ремонтные комплекты:

• Клапаны: клапанные пластины для первой и второй ступеней сжатия.
• Поршневые кольца: компрессионные и маслосъемные кольца стандартных диаметров (210 мм и 125 мм) или ремонтных размеров.
• Наборы уплотнительных прокладок: полный комплект паронитовых и резиновых элементов для герметизации крышек цилиндров и картера.
