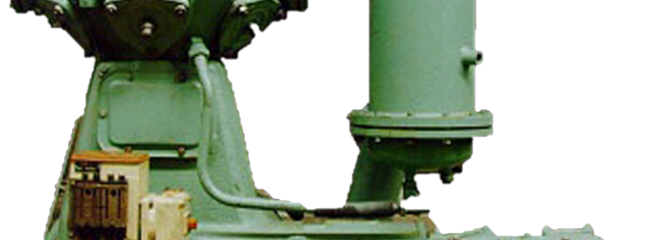

Компрессор 302ВП-5/70

Воздушный компрессор 302ВП-5/70: техническое описание и характеристики

Компрессор 302ВП-5/70 предназначен для выработки и подачи сжатого воздуха под давлением до 7,0 МПа (70 кгс/см²). Данная установка применяется в технологических процессах нефтеперерабатывающей, химической, металлургической и горнодобывающей промышленности, а также на объектах энергетического комплекса, где требуется непрерывное обеспечение пневмосистем воздухом высокого давления.

Конструктивные особенности и схема работы

Компрессор модели 302ВП-5/70 представляет собой крейцкопфную двухступенчатую машину с угловым (L-образным) расположением цилиндров. Такая компоновка минимизирует габариты фундамента и снижает динамические нагрузки на основание.

Базовые узлы установки:

• Рама (картер): Чугунная литая конструкция коробчатого сечения с люками для обслуживания кривошипно-шатунного механизма.
• Блок цилиндров: Выполнен из износостойкого сплава с развитым водяным охлаждением для снижения термических напряжений.
• Коленчатый вал: Стальной, кованый, установленный на роликовых подшипниках качения.
• Привод: Односкоростной электродвигатель, ротор которого сажается непосредственно на вал компрессора (безмуфтовое соединение).

Сжатие воздуха происходит в две стадии. Между ступенями сжатия поток проходит через промежуточный газоохладитель для снижения температуры и отделения конденсата.

Технические характеристики

• Сжимаемый газ - Атмосферный воздух
• Производительность по условиям всасывания - 5,0 м³/мин (300 м³/ч)
• Давление начальное - Атмосферное
• Давление конечное (абсолютное) - 7,0 МПа (70 кгс/см²)
• Потребляемая мощность (электродвигатель) - 75 кВт
• Частота вращения вала - 750 об/мин
• Расход охлаждающей воды - не более 35 л/мин
• Система смазки цилиндров - Принудительная (от лубрикатора)
• Габаритные размеры установки (ДхШхВ) - 2250х1550х2050 мм
• Масса в полной комплектации - 3850 кг

Системы автоматизации и безопасности

Современная комплектация компрессорного агрегата включает микропроцессорную систему управления и защиты. Датчики непрерывно фиксируют рабочие параметры установки и обеспечивают автоматическое отключение электродвигателя при выходе за пределы критических отметок.

Контролируемые параметры:

• Давление масла в циркуляционной системе рамы.
• Температура воздуха после первой и второй ступеней сжатия.
• Температура охлаждающей жидкости на входе и выходе.
• Давление воздуха по ступеням сжатия.
• Токовые нагрузки приводного электродвигателя.

Комплектация и сервисная поддержка

При закупке оборудования поставляется полный комплект технической документации (паспорт, руководство по эксплуатации, чертежи фундаментов и принципиальные схемы). Заводом регламентированы графики проведения технического обслуживания (ТО-1, ТО-2) и планово-предупредительных ремонтов (ППР).

В процессе эксплуатации износу подвергаются уплотнительные элементы, клапаны и поршневые кольца. На складе постоянно поддерживаются в наличии востребованные запасные части и комплектующие компрессорной установки 302ВП-5/70, включая:

• Поршни, поршневые пальцы и крейцкопфы.
• Цилиндры первой и второй ступеней.
• Прямоточные и полосовые клапаны (ПИК).
• Комплекты уплотнительных фторопластовых и чугунных колец.
• Элементы системы смазки и лубрикаторы.

Условия поставки и логистика

Финальная цена компрессора 302ВП-5/70 формируется на основании технического задания заказчика и зависит от выбранной системы автоматизации (релейная или микропроцессорная шкафная), типа охлаждения (разомкнутый контур или замкнутая система) и необходимости включения в комплект поставки ресиверов и магистральных фильтров.

Предприятие организует логистическое сопровождение груза до промышленной площадки заказчика. Налаженная схема отгрузки обеспечивает оперативную доставка компрессора, запасных частей и комплектующих авто- и ж/д транспортом по России.
