Компрессор 2ВУ1-2,5/13

Поршневой компрессор 2ВУ1-2,5/13: инженерный разбор и технические характеристики

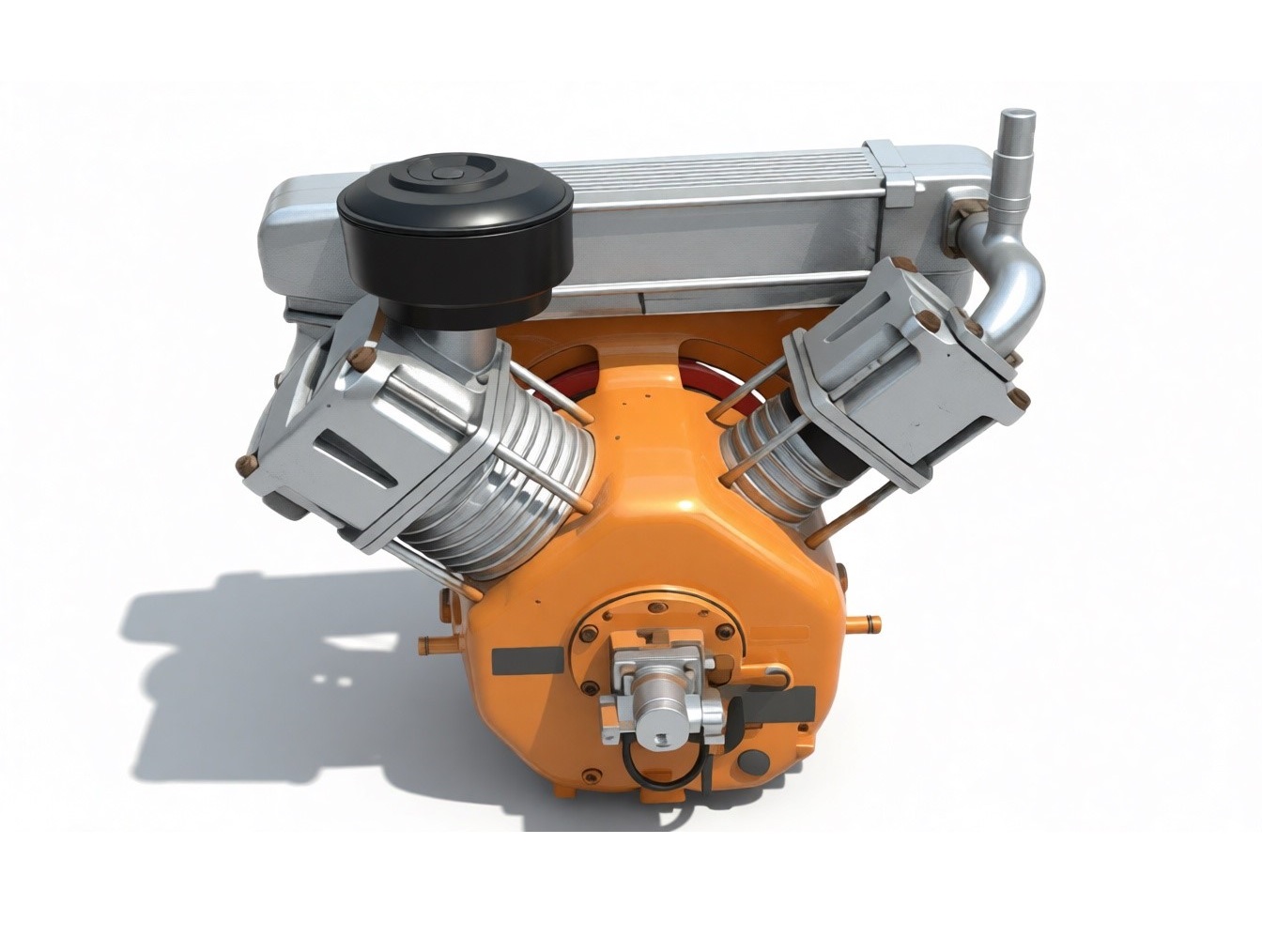

Промышленный воздушный компрессор 2ВУ1-2,5/13 представляет собой двухступенчатую поршневую машину простого действия с V-образной конфигурацией цилиндров. Установка предназначена для сжатия атмосферного воздуха до избыточного давления 1,3 МПа (13 кгс/см²) и распределения его по пневмосистемам, магистралям выдува ПЭТ-тары и линиям пневмотранспорта сыпучих материалов (цемент, песок, зерновые фракции).

Благодаря принудительному воздушному охлаждению и отсутствию водяных рубах, машина полностью автономна и не требует подвода технологической оборотной воды. Это снижает смету на монтаж компрессорной станции и исключает риск замерзания контура охлаждения при неотапливаемом или межсезонном хранении.

Конструктивные особенности и ремонтопригодность

Специфика конструкции агрегата ориентирована на жесткие условия эксплуатации и минимизацию простоев:

• Моноблочная фланцевая компоновка: Картер компрессора жестко сопряжен с корпусом электродвигателя. Такое решение исключает несоосность валов и избавляет службу главного механика от необходимости регулярной проверки и центровки привода.
• Бесфундаментный монтаж: Компрессорная установка штатно базируется на трех пружинных или резиновых амортизаторах. Она не передает динамические вибрационные нагрузки на перекрытия и монтируется без предварительной заливки бетонного основания.
• Клапанный механизм: Самодействующие ленточные клапаны с упругими ограничителями утоплены в пазах чугунных клапанных досок, обеспечивая высокую герметичность и простоту очистки от нагара при плановом ТО.

Базовые технические параметры

Перед тем как принять решение купить компрессор 2ВУ1-2,5/13, инженерной службе предприятия необходимо сверить параметры производительности по условиям всасывания и габаритные привязки:

• Объемная производительность (по условиям всасывания): 2,5 м³/мин (0,0417 м³/с)
• Конечное избыточное давление номинальное: 1,3 МПа (13 кгс/см²)
• Мощность приводного электродвигателя: 22 кВт (380 В, 50 Гц)
• Система смазки: Комбинированная (циркуляционная под давлением от масляного насоса для шатунной группы + разбрызгивание)
• Масса сухая (без масла): 910 кг
• Габаритные размеры (ДхШхВ): 1540 х 1180 х 940 мм

Защитная автоматика контролирует ключевые рабочие параметры: давление масла в магистрали (аварийный останов при <0,15 МПа) и тепловой режим по ступеням сжатия.

Экономическое обоснование и условия поставки

Финальная цена компрессора 2ВУ1-2,5/13 рассчитывается исходя из опционального наполнения шкафа автоматики (включая возможность интеграции в общую АСУ ТП предприятия), класса взрывозащиты двигателя и комплектации периферийным оборудованием (воздушные ресиверы, магистральные фильтры, осушители).

Коммерческий регламент:

1. Условия оплаты: Стандартная схема - 50% предоплата, 50% по факту готовности к отгрузке с завода.
2. Логистика: Отгрузка со склада производителя (EXW) или доставка силами ТК до объекта (FCA, CPT, DDP). Товар поставляется в жесткой деревянной таре.
3. Гарантия и сервис: Базовая гарантия составляет 12 месяцев с момента запуска (не более 18 месяцев с даты отгрузки). При заказе услуг шеф-монтажа и пусконаладки (ПНР) силами наших авторизованных инженеров гарантийные обязательства расширяются до 24 месяцев. Завод гарантирует доступность и поставку комплектующих, расходных материалов и деталей ЦПГ в течение 10 лет с момента ввода машины в эксплуатацию.
