Компрессор 2ВП-6/35

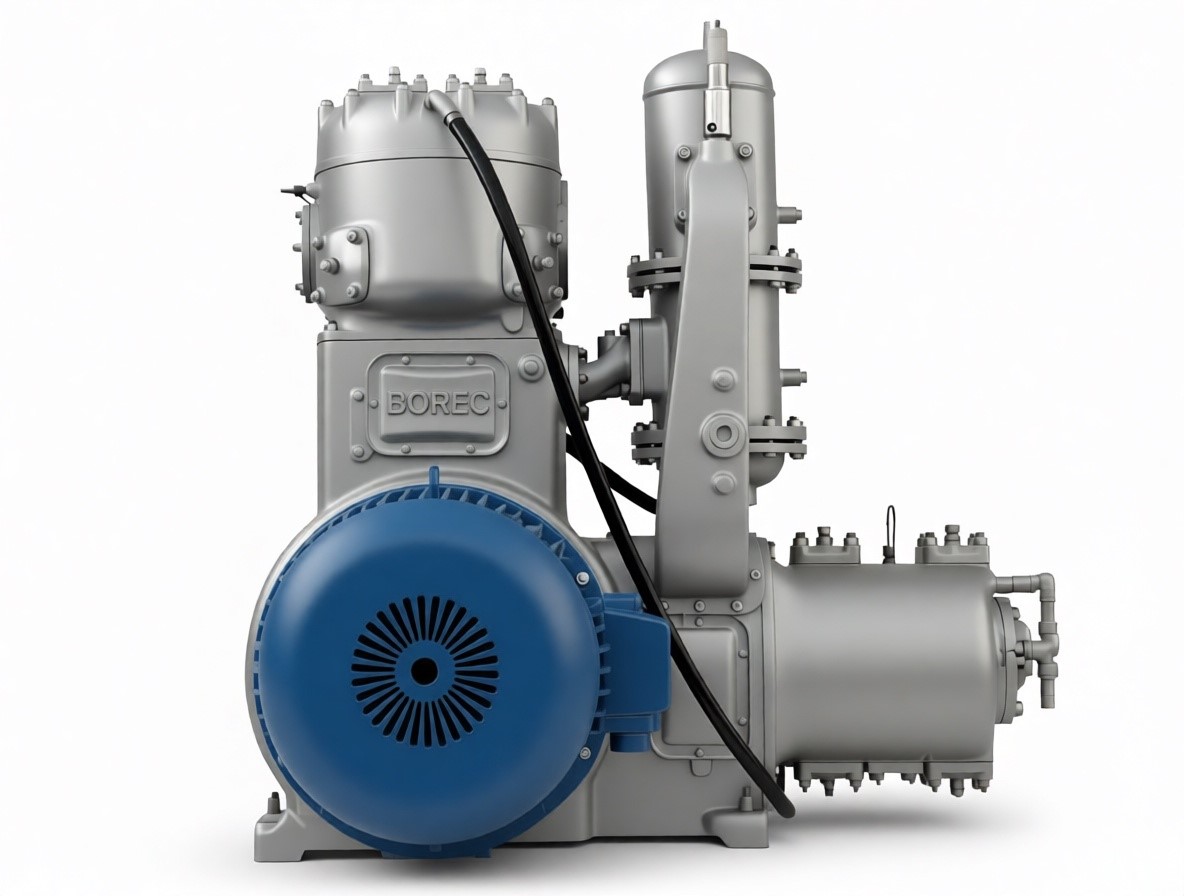

Промышленный поршневой компрессор 2ВП-6/35

Двухступенчатый поршневой крейцкопфный компрессор 2ВП-6/35 предназначен для сжатия атмосферного воздуха и его подачи под давлением в пневматические системы технологических линий. Данная стационарная установка спроектирована на базе угловой L-образной базы и рассчитана на непрерывный режим эксплуатации в тяжелых промышленных условиях.

Технические характеристики и рабочие параметры

Оборудование обеспечивает стабильные выходные показатели при строго регламентированном расходе энергоресурсов:

• Производительность по условиям всасывания: 6 м³/мин (0,1 м³/с)
• Конечное избыточное давление: 35 кгс/см² (3,5 МПа)
• Потребляемая мощность вала: не более 75 кВт
• Тип приводного электродвигателя: асинхронный трехфазный
• Частота вращения коленчатого вала: 750 об/мин
• Расход охлаждающей воды: до 4,5 м³/ч (при температуре на входе +25 °C)
• Габаритные размеры установки: 2350 × 1450 × 2100 мм
• Масса компрессора (в базовой комплектации без смазочных материалов): 2850 кг

Конструктивные особенности и материальное исполнение

Архитектура агрегата оптимизирована для снижения механического износа и упрощения регламентного обслуживания:

• База и кривошипно-шатунный механизм: Чугунная станина коробчатого типа с интегрированными направляющими крейцкопфов. Коленчатый вал выполнен из штампованной стали, установлен на роликовых подшипниках качения.
• Цилиндропоршневая группа: Цилиндры первой (вертикальной) и второй (горизонтальной) ступеней оснащены съемными износостойкими гильзами. Поршни снабжены графитофторопластовыми или чугунными уплотнительными кольцами в зависимости от требований к чистоте воздуха.
• Система смазки: Комбинированная. Циркуляционная под давлением (от шестеренного насоса) — для смазки вкладышей шатунов и крейцкопфов; лубрикаторная (под высоким давлением) — для дозированной подачи масла в цилиндры и сальниковые уплотнения.
• Охлаждение: Водяное, с замкнутым или открытым контуром. Промежуточный и концевой теплообменники трубчатого типа обеспечивают снижение температуры сжатого воздуха до +40 °C на каждом этапе.

Автоматизация, безопасность и контроль

Входящий в комплект шкаф управления на базе микропроцессорного контроллера осуществляет непрерывный мониторинг следующих параметров:

• Давление масла в циркуляционной системе ходовой части.
• Температура сжатого воздуха по ступеням (аварийный останов при превышении +170 °C).
• Температура охлаждающей жидкости на выходе.
• Давление воздуха на первой и второй ступенях сжатия.

Защита от избыточного давления реализована посредством механических пружинных предохранительных клапанов, установленных на промежуточном и конечном коллекторах.

Ремонтопригодность и снабжение

Модульная конструкция агрегата позволяет проводить ТО и замену узлов без полного демонтажа установки. На нашем складе постоянно поддерживаются в наличии оригинальные запасные части и комплектующие компрессорной установки 2ВП-6/35:

• Поршневые пальцы, кольца, поршни в сборе.
• Клапаны ПИК (прямоточные индивидуальные круглые) первой и второй ступеней.
• Вкладыши шатунных подшипников (номинальных и ремонтных размеров).
• Элементы сальниковых уплотнений и уплотнительные прокладки.

Коммерческие условия и логистика

Финальная цена компрессора 2ВП-6/35 формируется на основании технического задания заказчика. Она зависит от выбранной комплектации: типа системы автоматики (релейная или микропроцессорная), наличия частотного регулирования привода, исполнения теплообменной аппаратуры и объема ЗИП.

Для сокращения сроков ввода оборудования в эксплуатацию нами осуществляется доставка компрессора, запасных частей и комплектующих авто- и ж/д транспортом по России. Транспортировка выполняется в жесткой деревянной таре (согласно ГОСТ 15150-69), защищающей прецизионные узлы от деформаций и воздействия влаги. Техника поставляется с полным комплектом эксплуатационной документации, паспортами сосудов, работающих под давлением, и сертификатами соответствия ТР ТС.
