Компрессор 2ВП-2/220

Поршневой воздушный компрессор 2ВП-2/220

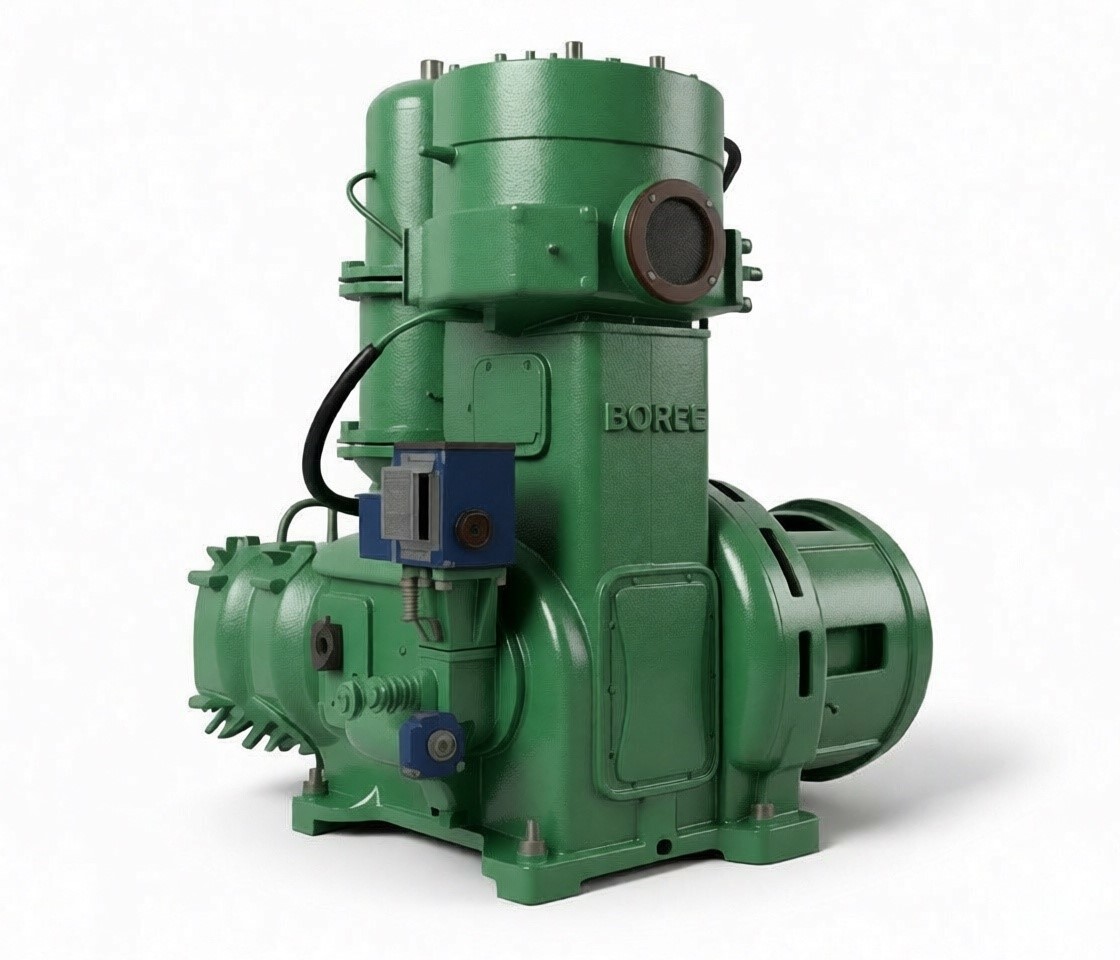

Промышленный компрессор 2ВП-2/220 представляет собой стационарную двухступенчатую поршневую машину крейцкопфного типа с угловым расположением цилиндров. Оборудование предназначено для сжатия атмосферного воздуха и его подачи под давлением в пневматические магистрали технологических линий химической, нефтеперерабатывающей, металлургической и других отраслей промышленности.

Технические характеристики

Основные параметры работы компрессорной установки приведены для стандартных атмосферных условий:

• Сжимаемый газ: атмосферный воздух.
• Производительность по условиям всасывания: 2,0 м³/мин.
• Конечное избыточное давление: 22,0 МПа (220 кгс/см²).
• Потребляемая мощность (на валу): не более 33 кВт.
• Частота вращения коленчатого вала: 750 об/мин.
• Тип приводного электродвигателя: асинхронный трехфазный (АВ2-101-8УХЛ4 или аналог).
• Мощность электродвигателя: 75 кВт.
• Расход охлаждающей воды: до 2,5 м³/ч (при температуре на входе +20 °C).
• Габаритные размеры установки: 1850 × 1250 × 1700 мм.
• Масса изделия в базовой сборке: 2350 кг.

Конструктивные особенности

Компрессор 2ВП-2/220 собран на базе унифицированной базы 2ВП. Угловая база (L-образная геометрия) минимизирует динамические нагрузки на фундамент и уменьшает площадь, необходимую для монтажа.

• Станина и картер: отлиты из серого чугуна, снабжены ребрами жесткости. Конструкция обеспечивает соосность цилиндров и узлов движения при длительных знакопеременных нагрузках.
• Механизм движения: включает стальной коленчатый вал, кованые шатуны и чугунные крейцкопфы. Циркуляционная смазка узлов трения осуществляется шестеренчатым насосом.
• Цилиндропоршневая группа: поршни первой и второй ступеней оснащены чугунными уплотнительными и маслосъемными кольцами. Конструкция цилиндров предусматривает водяные рубашки охлаждения.
• Клапанная система: установлены автоматические полосовые или кольцевые клапаны, оптимизированные для работы при давлении до 22,0 МПа. Это снижает газодинамические потери на впуске и выпуске.

Условия эксплуатации и требования к среде

Оборудование рассчитано на непрерывный режим работы (S1) в закрытых отапливаемых или вентилируемых помещениях компрессорных станций.

• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69.
• Температура окружающего воздуха: от +5 °C до +40 °C.
• Относительная влажность: до 80% при температуре +25 °C.
• Требования к всасываемому воздуху: запыленность не более 10 мг/м³, отсутствие взрывоопасных, коррозионно-активных примесей и паров кислот.
• Охлаждающая вода: должна соответствовать требованиям ГОСТ Р 51232-98. Не допускается использование оборотной воды с содержанием взвешенных частиц более 25 мг/л и временной жесткостью выше 5 мг-экв/л.

Базовая комплектация компрессорной установки

В стандартный комплект поставки входят узлы, необходимые для сборки и первичного запуска оборудования:

1. Компрессорный блок в сборе с цилиндрами и клапанами.
2. Приводной электродвигатель со шкивом или муфтой соединения.
3. Газоохладители промежуточный (1-й ступени) и концевой (2-й ступени).
4. Влагомаслоотделители межступенчатые.
5. Система смазки механизма движения и цилиндров (включая лубрикатор высокого давления).
6. Комплект межступенчатых технологических трубопроводов.
7. Станция автоматического управления и защиты (ШУК).
8. Комплект контрольно-измерительных приборов (манометры, термодатчики).
9. Эксплуатационная документация (паспорт, руководство по монтажу и эксплуатации).

Сопутствующие товары и оригинальные компоненты

Для поддержания регламентных показателей оборудования в наличии на складе завода поддерживаются оригинальные запасные части и комплектующие компрессорной установки 2ВП-2/220:

• Поршневые, маслосъемные и уплотнительные кольца всех ремонтных размеров.
• Пластины клапанов, седла и клапаны в сборе (всасывающие, нагнетательные).
• Вкладыши шатунных и коренных подшипников.
• Поршни, поршневые пальцы, штоки и крейцкопфы.
• Элементы фильтров воздушных и масляных.
• Масло компрессорное специализированных марок (К-19, КС-19).

В качестве сопутствующего оборудования доступны к заказу блоки осушки сжатого воздуха (адсорбционные или рефрижераторные), воздушные ресиверы высокого давления (до 22,0 МПа) и магистральные фильтры удаления аэрозолей масла.

Преимущества приобретения оборудования

• Ремонтопригодность: унифицированные узлы базы 2ВП упрощают проведение текущих и капитальных ремонтов силами собственной сервисной службы предприятия.
• Энергоэффективность: двухступенчатое сжатие с промежуточным охлаждением снижает удельные затраты энергии на сжатие единицы объема воздуха.
• Безопасность: многоточечная система аварийной защиты контролирует давление смазки, температуру газов по ступеням и прекращает работу агрегата при отклонении параметров от критических отметок.

Монтаж и пусконаладочные работы

Монтаж, пусконаладочные работы и первичный инструктаж обслуживающего персонала выполняются инженерами сервисной службы завода-изготовителя. Это гарантирует сохранение заводских гарантийных обязательств и корректную настройку систем автоматического регулирования.

Порядок заказа и поставки

Финальная цена компрессора 2ВП-2/220 формируется на основании заполненного опросного листа, в котором фиксируются требования к комплектации (тип автоматики, исполнение охладителей, наличие частотного регулирования).

После согласования спецификации и подписания договора осуществляется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России.
