Компрессор 2ВМ2,5-4/10С

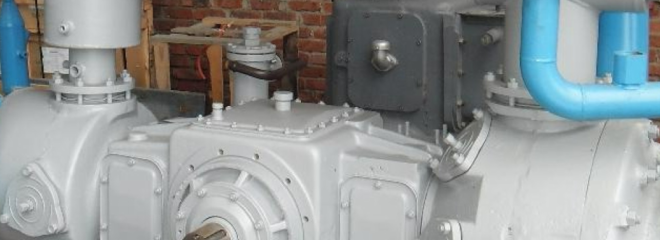

Компрессор 2ВМ2,5-4/10С: поршневой безмасляный агрегат для промышленных сред

Промышленный стационарный компрессор 2ВМ2,5-4/10С представляет собой поршневую крейцкопфную машину оппозитного типа, функционирующую без подачи смазки в рабочие полости цилиндров. Полное отсутствие компрессорного масла в потоке сжатого воздуха обеспечивается применением уплотнительных и направляющих колец, изготовленных из самосмазывающихся композиционных материалов на основе фторопласта. Данное конструктивное решение исключает необходимость установки дорогостоящих систем многоступенчатой сепарации и фильтрации масляного тумана.

Компрессор 2ВМ2,5-4/10С применяется на объектах химической, нефтеперерабатывающей, газовой, медицинской и пищевой промышленности, где по условиям технологического процесса не допускается наличие углеводородов в сжатом газе. Агрегат рассчитан на снабжение пневматических систем, КИПиА и технологических линий. Чтобы обеспечить непрерывный цикл производства чистым энергоносителем, вы можете купить компрессор 2ВМ2,5-4/10С напрямую с завода-изготовителя со всеми сертификатами соответствия.

Технические параметры

• Объемная производительность (по условиям всасывания): 4,0 м³/мин (0,067 м³/с)
• Конечное избыточное давление рабочей среды: 1,0 МПа (10 кгс/см²)
• Давление газа на входе: атмосферное
• Номинальная мощность электродвигателя: 75 кВт
• Тип привода: прямой (ротор электродвигателя насажен непосредственно на вал компрессора)
• Схема охлаждения: водяная, двухконтурная (с последовательным прохождением промежуточного газоохладителя, рубашек цилиндров первой и второй ступеней, концевого газоохладителя)
• Расход охлаждающей жидкости: не более 2,4 м³/ч при давлении в подводящей магистрали от 0,2 до 0,3 МПа
• Частота вращения коленчатого вала: 730 об/мин
• Габаритные размеры (монтажные): 2330 мм (длина) х 1350 мм (ширина) х 1700 мм (высота)
• Конструктивная масса агрегата: 2650 кг (в базовом исполнении на несущей раме)

Условия эксплуатации

• Температурный диапазон в машинном зале: от +5 °C до +40 °C (климатическое исполнение УХЛ4 согласно ГОСТ 15150-69)
• Предельная влажность воздуха на всасывании: до 80% при температуре +25 °C
• Требования к монтажному основанию: установка на жесткий фундамент глубокого заложения с анкерным креплением станины для гашения знакопеременных динамических нагрузок
• Максимальная концентрация пыли в забираемой среде: не более 10 мг/м³
• Режим работы приводной части: непрерывный (круглосуточный, 24/7) с регламентированными остановками для проведения планово-предупредительных ремонтов (ППР)

Комплектация поставки

• Компрессорный узел: оппозитная двухступенчатая база 2М2,5 с узлами крейцкопфа и бесконтактными газовыми сальниками
• Электродвигатель: специализированный асинхронный (или синхронный) двигатель фланцевого исполнения
• Система автоматического управления (САУ): микропроцессорный шкаф автоматики, обеспечивающий аварийную защиту по критическим параметрам (перегрев сжатого газа, падение давления в системе циркуляционной смазки базы, прекращение протока охлаждающей воды)
• Система смазки механизма движения: замкнутая, циркуляционная под давлением (включает шестеренчатый насос, сетчатый фильтр грубой очистки, масляный холодильник и трубопроводы распределения масла к вкладышам шатунов и коленвала)
• Теплообменная аппаратура: промежуточный холодильник трубчатого типа со сменными пучками, концевой радиатор охлаждения сжатого воздуха и влагоотделители со спускными клапанами
• Комплект ЗИП: набор поршневых и направляющих фторопластовых колец, пластины прямоточных клапанов, уплотнительные элементы сальников и прокладки корпусных деталей

Коммерческие условия и условия покупки

• Сроки изготовления и отгрузки: от 3 до 15 календарных дней в зависимости от загруженности литейного и сборочного цехов
• Гарантийные обязательства: 12 месяцев со дня пусконаладочных работ, но не более 18 месяцев с даты заводской отгрузки
• Обеспечение расходными материалами: постоянное поддержание неснижаемого остатка оригинальных узлов трения и ремкомплектов на собственном складе готовой продукции
• Географические направления поставок: логистическая доставка автомобильным, низкорамным или железнодорожным транспортом по территории России и в государства СНГ
• Расчет стоимости: актуальная заводская цена компрессора 2ВМ2,5-4/10С формируется на основании заполненного опросного листа. На конечную стоимость влияют: исполнение шкафа управления (степень защиты IP, взрывозащищенное исполнение), комплектация датчиками конкретных брендов и заказ шеф-монтажных работ. Для получения официальной калькуляции отправьте запрос на электронную почту инженерно-коммерческого отдела.

Сопутствующие товары и оригинальные запасные части

• Поршневые кольца: уплотнительные и направляющие фторопластовые кольца марки Ф4К20 для ступеней сухого сжатия
• Клапаны ПИК: прямоточные клапаны ПИК 110 и ПИК 165 (в комплекте с посадочными седлами и шпильками)
• Цилиндры: блоки цилиндров первой и второй ступеней с антифрикционной обработкой зеркала
• Поршни: облегченные поршни в сборе со штоками
• Фильтрующие элементы: сухие воздушные фильтры для очистки всасываемого потока
• Магистральные фильтры: конечные сепараторы для финишного удаления конденсирующейся влаги из пневмосети
• Ресиверы газа: воздухосборники объемом от 2,0 до 5,0 м³ на рабочее давление 1,0 МПа, сертифицированные под Ростехнадзор
