Компрессор 2УМ

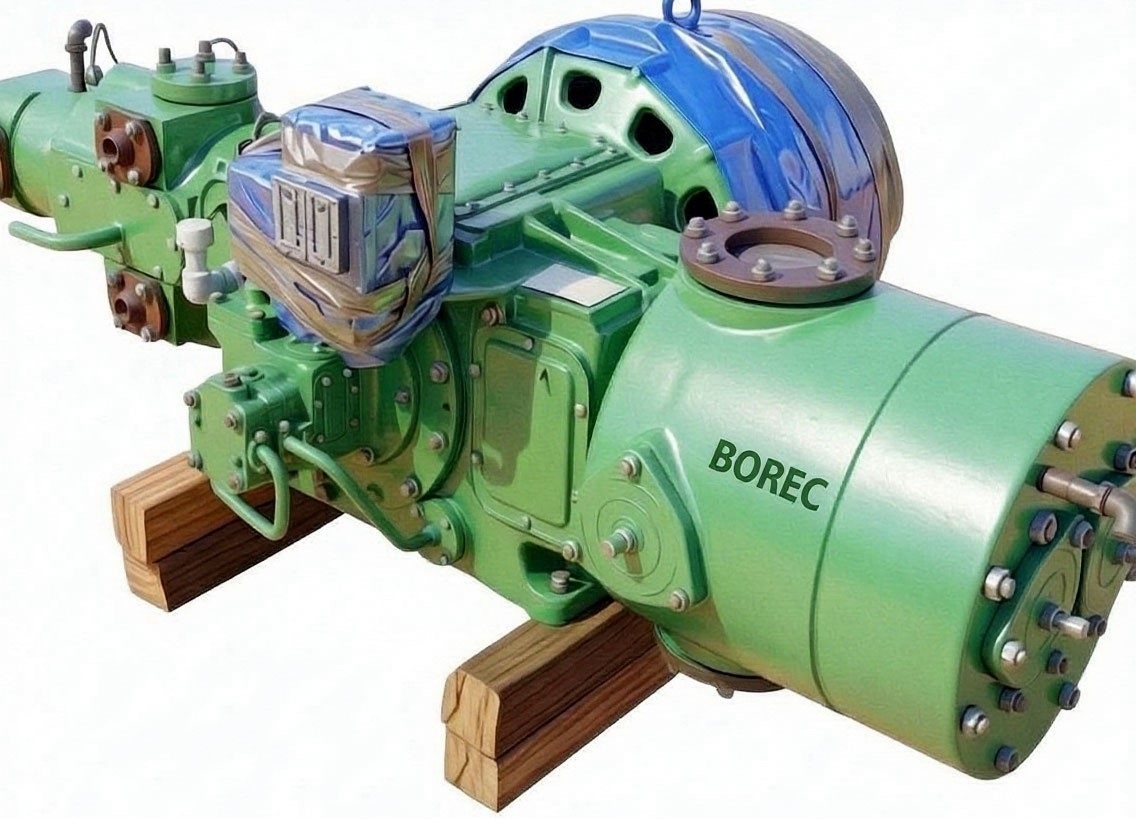

Углекислотный поршневой компрессор 2УМ

Стационарный компрессорный агрегат 2УМ на прямоугольной крейцкопфной базе УМ разработан специально для технологических линий, где критически важна непрерывная подача диоксида углерода под высоким давлением. В отличие от воздушных модификаций, поршневой компрессор 2УМ в углекислотном исполнении полностью адаптирован к высокой плотности сжимаемой среды и исключает образование угольной кислоты в газовом тракте.

Компрессор 2УМ незаменим на химических комбинатах, заводах по производству сухого льда, в составе станций рекуперации и цехов газирования. Угловая L-образная схема расположения цилиндров позволяет монтировать агрегат на ограниченных площадях (экономия до 40% пространства компрессорной), обеспечивая круглосуточную эксплуатацию в жестком промышленном режиме S1.

Технические характеристики компрессора 2УМ

Конструкция с вертикальным и горизонтальным поршневыми рядами оптимально распределяет векторы сил инерции. Трехступенчатый цикл сжатия снижает тепловую нагрузку на клапанные узлы и минимизирует удельный расход электроэнергии.

• Тип рабочей среды: углекислый газ (диоксид углерода по ГОСТ 8050-85)
• Конструктивное исполнение: поршневой, крейцкопфный, угловой (L-образный)
• Количество ступеней сжатия: 3 ступени с промежуточной сепарацией
• Производительность (по условиям всасывания): 10,5 м³/мин (630 м³/ч)
• Давление начальное (абсолютное): 0,1 МПа (1 кгс/см²)
• Давление конечное (избыточное): 7,0–7,5 МПа (70–75 кгс/см²)
• Номинальная мощность главного привода: 90 кВт
• Частота вращения коленчатого вала: 750 об/мин
• Тип охлаждения: водяное (принудительный раздельный контур рубашек и холодильников)

Комплектация компрессора

Компрессор 2УМ поставляется заказчику в виде смонтированного на жесткой подмоторной раме модуля (SKID-исполнение) в максимальной предпусковой готовности.

• Компрессорный блок 2УМ (цилиндры ступеней высокого давления выполнены из химически стойких легированных сплавов)
• Синхронный или асинхронный приводной электродвигатель 90 кВт (доступно взрывозащищенное исполнение Ex)
• Межступенчатые и концевые теплообменники (газоохладители с трубными пучками из нержавеющей стали 12Х18Н10Т)
• Высокоэффективные циклонные влагомаслоотделители с арматурой автоматической продувки
• Самодействующие прямоточные клапаны серии ПИК с износостойкими титановыми пластинами
• Система смазки: прецизионный многоточечный лубрикатор высокого давления или бессмазочные композитные узлы (для пищевых сред)

Автоматизация и безопасность

Управление параметрами работы агрегата берет на себя микропроцессорный шкаф автоматики (ШУК). Алгоритмы защиты адаптированы под свойства \(CO_{2}\) и исключают выпадение «сухого льда» внутри контура при дросселировании.

• Автоматический перевод машины на холостой ход и разгрузка цилиндров при пуске
• Многоточечный температурный мониторинг клапанных коробок всех трех ступеней сжатия
• Реле контроля давления в циркуляционной системе смазки рамы и линии нагнетания
• Защитная блокировка, исключающая запуск компрессора при отсутствии протока технической воды
• Интеграция в диспетчерскую сеть предприятия по протоколу Modbus RTU (интерфейс RS-485)

Монтаж на готовый фундамент и пуско-наладка

Угловая компоновка снижает опрокидывающий момент машины, что уменьшает необходимую массу бетонного основания и удешевляет строительно-монтажные работы.

• Монтаж: компрессорная установка позиционируется на готовый бетонный фундамент, жестко фиксируется анкерными креплениями и заливается безусадочным составом.
• Шеф-монтаж: инженеры завода выполняют ревизию зазоров подшипников скольжения, проверку параллельности направляющих крейцкопфа и лазерную выверку соосности валов.
• Пуско-наладка: опрессовка технологической обвязки на герметичность, настройка КИПиА и обязательный 72-часовой промышленный тест оборудования под полной эксплуатационной нагрузкой.

Доставка компрессора по РФ и странам СНГ

Заводская логистическая служба обеспечивает транспортировку тяжелого промышленного оборудования под ключ.

• Оперативная доставка во все регионы России, Казахстан, Беларусь, Узбекистан и другие страны СНГ.
• Транспортировка низкорамными автотралами или по железной дороге с согласованием чертежей крепления по ТУ РЖД.
• Надежная защита груза: жесткая деревянная обрешетка и барьерная полимерная упаковка.
• Предгрузочная антикоррозийная консервация: зеркала цилиндров, штоки и прецизионные запчасти защищены от атмосферных воздействий на срок до 24 месяцев.

Гарантия, ремонтопригодность и запасные части

Высокий конструктивный ресурс поршневой группы базы УМ гарантирует минимальную стоимость владения (TCO) и быструю окупаемость агрегата.

• Заводская гарантия: 12 месяцев со дня ввода в эксплуатацию (но не более 18 месяцев с даты отгрузки).
• 100% ремонтопригодность: в отличие от винтовых компрессоров, поршневой компрессор 2УМ не требует отправки блока на завод для капитального ремонта. Замена поршневых колец, очистка клапанов ПИК и подтяжка сальников производятся на месте силами службы главного механика.
• Запчасти всегда на складе: оригинальные ремкомплекты, цилиндровые гильзы, поршни, кольца, шатунные вкладыши и клапанные пластины всегда в наличии для оперативной отгрузки.
